Hệ thống cảnh báo sớm phòng chống thiên tai

GIỚI THIỆU

Hệ thống cảnh báo sớm sạt lở đất và lũ quét, dựa trên công nghệ IoT và WSN, là một giải pháp tiên tiến tích hợp trên nền tảng Cách mạng Công nghiệp 4.0. Tích hợp các cảm biến IoT quan trắc tự động và mạng LPWAN, hệ thống này cho phép quan sát và cảnh báo kịp thời các hiện tượng sạt lở đất và lũ quét. Khi phát hiện sự cố, nó tự động phân tích thông tin từ các cảm biến và gửi báo động cứu hộ thông qua mạng Internet, giúp giảm thiểu thời gian phản ứng và thương vong về người và tài sản

THÀNH PHẦN HỆ THỐNG

Các cảm biển IoT quan trắc tự động tại chỗ, gắn trên mặt đất về sự dịch chuyển của mái dốc, các đặc tính thủy văn và vật lý trong đất, cũng như lượng mưa bằng các công cụ khác nhau (Các máy đo: đo lượng mưa,đo độ giãn, đo độ nghiêng, đo độ xoay; Máy toàn đạc, máy quét laser và cảm biến phát xạ âm thanh (AE – Acoustic Emission)
GPS để quan sát sự dịch chuyển và biến dạng của mái dốc
Các máy đo phản xạ miền thời gian (TDR – Time Domain Reflection)
Máy đo độ căng và máy đo áp để đo các thay đổi của các đặc tính thủy văn
Các thiết bị cảm biến, báo động và Trung tâm mạng giao tiếp qua môi trường mạng diện rộng năng lượng thấp (LPWAN)

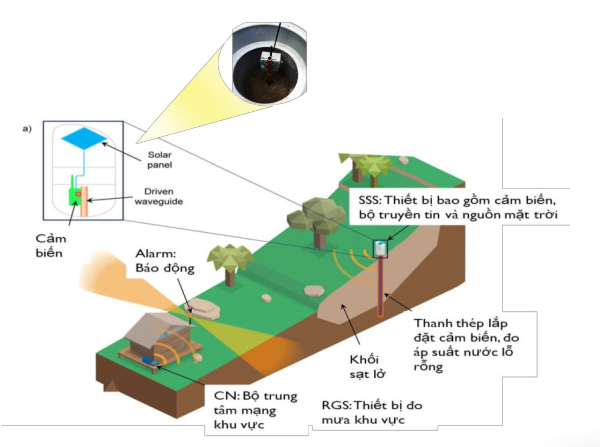

NGUYÊN LÝ HOẠT ĐỘNG HỆ THỐNG GIÁM SÁT, BÁO ĐỘNG SẠT LỞ MÁI DỐC

Thiết bị đo dịch chuyển (SMS): Gồm ống lắp đặtsâu đến 10m, cảm biến AE, định vị vệ tinh (±2.5cm), cảm biến áp suất nước lỗ rỗng, bộ truyền tin LPWAN, năng lượng tái tạo
Bộ trung tâm (CN): Thu thập, xử lý dữ liệu, truyền tin kích hoạt báo động, kết nối Internet. Nếu bán kính 5km chưa có, bổ sung thiết bị đo mưa
Thiết bị báo động (ALARM): Đặt tại khu dân cư, gồm còi, đèn, bộ nhận tin vô tuyến
Trung tâm dữ liệu: Lưu trữ, phân tích dữ liệu lịch sử, cảnh báo sớm kết hợp dự báo mưa. Thông tin truyền qua Internet, tin nhắn, điện thoại, cập nhật trực tiếp đến cơ quan DB, PCTT, CHCN, địa phương.
Lắp đặt dễ dàng (không cần khoan), vận hành tự động từ xa, tiêu thụ điện siêu thấp (pin mặt trời)

NGUYÊN LÝ HOẠT ĐỘNG HỆ THỐNG GIÁM SÁT, BÁO ĐỘNG LŨ BÙN ĐÁ

Thiết bị đo lũ bùn (AES): Lắp trên lòng suối, gồmcảm biến AE, cảm biến mực nước, đánh giá tốc độ & khối lượng dòng chảy, truyền tin LPWAN, năng lượng tái tạo
Thiết bị SMS: Đặt trên sườn dốc có nguy cơ sạt lở
Thiết bị AI: Phân tích hình ảnh hồng ngoại, tiết kiệm năng lượng
Bộ trung tâm (CN) & đo mưa: Nhận dữ liệu từ thiết bị đo, kích hoạt báo động
Thiết bị báo động (ALARM): Đặt tại khu dân cư.
Trung tâm dữ liệu: Phân tích, cảnh báo sớm, cập nhật tình trạng thực tế qua Internet, tin nhắn, điện thoại, kết nối DB, PCTT, CHCN, địa phương
Lắp đặt không cần khoan, vận hành tự động, pin mặt trời siêu tiết kiệm điện

NGUYÊN LÝ HOẠT ĐỘNG HỆ THỐNG GIÁM SÁT, BÁO ĐỘNG LŨ ĐẬP TRÀN

Thiết bị đo lũ (AES): Lắp ở thượng nguồn, theo dõi mực nước & tốc độ dòng chảy
Thiết bị báo động (ALARM): Đặt tại đầu ngầm tràn, kết nối bộ trung tâm (CN) & đo mưa nếu cần
Công nghệ LPWAN: Truyền dữ liệu diện rộng, kết nối hệ thống cứu hộ, phòng chống thiên tai
Lắp đặt tại nền đá nhỏ, vận hành tự động từ xa, tiêu thụ điện thấp từ pin mặt trời
Hệ thống là kết quả nghiên cứu cấp nhà nước VT-CN.04/17-20, tích hợp công nghệ giám sát, cứu hộ bằng khinh khí cầu tầng bình lưu
